一、管道構造

　　1、基礎

　　包括：地基、基礎、管座

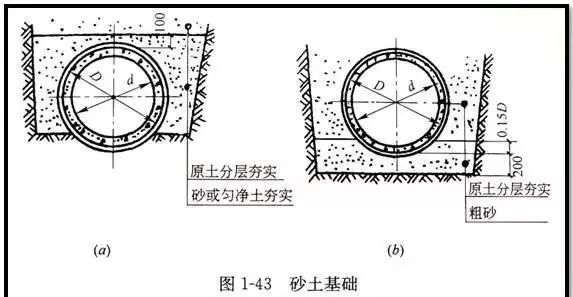

　　①砂土基礎

　　弧形素土基礎、砂墊層基礎

　　適用于土壤條件非常好、無地下水的地區，管道直徑小于600mm，管頂覆土厚度在0.7-2.0m之間的管道，不在車行道下的次要管道及臨時性管道。

　　②混凝土枕基

　　在管道接口下設混凝土墊塊

　　適用于土壤條件較好、無地下水的地區，給排水支管。

　　③混凝土帶形基礎

　　沿管道全長鋪設帶狀水泥混凝土 n適用于各種土質，特別是土壤條件差、震區、重要管道等。

　　按管座的形式，分為90度、135度、180度、360度四種管座基礎，根據管道埋置深度選擇。

　　2.排水管道附屬構筑物

　　①檢查井

　　功能：便于對管道銜接以及定期檢查和疏通。

　　位置：管道交匯、轉彎、尺寸或坡度改變處、跌水、相隔一定距離的直線段上。

　　構造：由井底、井身、井蓋組成。

　　井底

　　一般采用低標號混凝土、基礎采用碎、卵石或混凝土；

　　宜設流槽，并使流槽底具有一定坡度，以降低水流阻力，防止淤積；

　　流槽兩側至井壁間應有不小于20cm的寬度，以便于養護人員下井時立足，即溝肩。

　　井身

　　以磚、石砌筑，也可以鋼筋混凝土現澆。

　　不需要下井的淺檢查井，井身為直壁圓筒形；需要下井的其井身在構造上分為井室、漸縮部、井筒三個部分。

　　井室直徑不小于1m，井筒直徑不小于0.7m。井室與井筒間以漸縮部連接。也可在井室上加鋼筋混凝土蓋板，在蓋板上砌筑井筒。

　　井蓋

　　由井蓋和蓋座組成，常用采用鑄鐵、鋼筋混凝土等。

　　為防止雨水流入，蓋頂應略高于地面。

　　②雨水口

　　功能：收集地表徑流的雨水，將其引入雨水管道。

　　位置：道路交叉口、直線上一定距離（25-50m）處、路緣石低洼地。

　　構造：由基礎、井箅、井筒、連接管組成。

　　4.給水管道附屬構筑物

　　①閥門井

　　功能：安裝各種給水管道附件，方便操作和養護。

　　②泄水閥井

　　功能：排除泄水閥所排放 水，由濕井與閥門井相連組成。

　　③支墩

　　功能：防止管道的承插接口因承受過大的水流推力，而導致接口脫落。 ?位置：彎管、三通、變徑等位置

　　二、管道工程圖一般規定

　　1.標高

　　標準規定，室外工程應標注絕對標高；無絕對標高時也可標注相對標高。

　　壓力管應標注管中心標高

　　溝渠和重力管應標注溝（管）內底標高

　　2.管徑

　　公稱直徑：DN，常用于金屬管材。

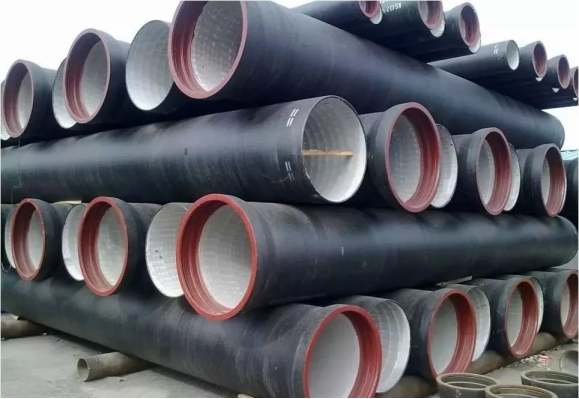

　　如鑄鐵管DN25

　　外徑：D×δ，常用于不銹鋼管、無縫鋼管。

　　如不銹鋼管D108×4

　　內徑：d，常用于混凝土管、陶土管等。

　　如鋼筋混凝土管d300
